ZY-LG 一體化孔板流量計
產品特點：
一體化孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量
產品應用：廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量
.jpg)
ZY-LG 一體化孔板流量計 是一種采用環室取壓的孔板節流裝置，是測量流量的差壓發生裝置。配合各種差壓計或差壓變送器可測量管道中各種流體的流量?？装辶髁坑嫃V泛應用于石油、化工、冶金、電力、輕工等部門。
一、ZY-LG 孔板流量計的測量原理：
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
一體化孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，該環室孔板采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、ZY-LG 一體化孔板流量計的特點：
1.孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2.孔板計算采用國際標準與加工
3.孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
4.標準型節流裝置無須實流校準，即可投用。
5.一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

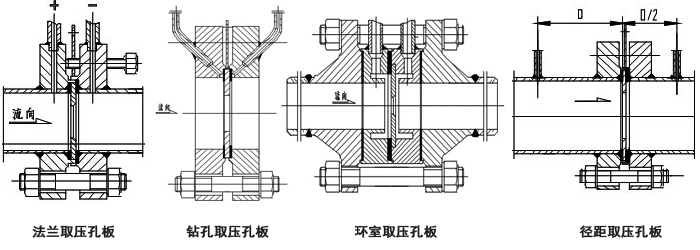

三、ZY-LG 一體化孔板流量計的取壓方式：
1、環室取壓標準孔板：
屬標準孔板。由于實現了環室取壓，提高了測量精度，縮短了安裝時所需zui小直線管段長度，可在各部門普遍應用。
2、角接單獨鉆孔取壓標準孔板：
屬標準孔板。當管徑在400毫米以上時,多采用此種形式。取壓方式為法蘭單獨鉆孔取壓、圓形均壓環取壓或方形均壓環取壓?？装逍问娇蔀閹П谆蚍菢藴实膱A缺孔板等。
3、法蘭取壓標準孔板：
屬標準孔板。它不論管道直徑大小，其上、下游取壓孔中心均位于距孔板兩側端面各式各1時(25.5mm)處，煉油系統普遍采用此種形式。
4、徑距取壓標準孔板：
屬標準孔板。取壓方式為管道取壓。上游取壓孔中心位于孔板前面一倍管道內徑處。下游取壓孔中心位于距離孔板后端面為管內徑之半的地方。
5、小口徑孔板：
屬非標準孔板。用于測量10毫米至50毫米管徑內流體的測量。
6、雙重孔板：
是由相互按一定距離安裝在直管道中的兩塊標準孔板組成。依流束方向而言，前面的孔反稱為輔孔板，后面的孔板稱為主孔板。輔孔板的截面比m1大于主孔板的截面比m。兩塊孔板構成了類似帶液壁的噴咀。它用于低雷諾數流體或高粘度的流量測量。
7、圓缺孔板：
屬非標準孔板，適用于臟污的、或有氣泡析了的、或含有固體微粒的流體流量的測量，其測量精度較低。
8、錐形入口孔板：
屬非標準孔板。圓形錐與中心線夾角呈45°，這種錐形入口孔板能適用于雷諾數很低的場合，但管道尺寸不得小于25毫米。
四、節流件上下游側所要求的zui短直管段長度：
|
直 徑 比 β≦ |
節流件上游阻流件形式和zui短直管段長度 |
上游zui短直 管段長度(包 括本表中所 有阻流件) |
||||||
|
單個90°彎頭或三通(流體僅從一個支管流出) |
在同一個平面上的兩個或多個90o彎頭 |
在不同平面上的兩個或多個90o彎頭 |
漸縮管(在1.5D至3D的長度內由2D變?yōu)镈) |
漸擴管(在1D至2D的長度內由0.5D變?yōu)镈) |
球型閥 全開
|
全孔球閥或閘閥全開 |
||
|
0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 |
10(6) 10(6) 10(6) 12(6) 14(7) 14(7) 14(7) 16(8) 18(9) 22(11) 18(14) 36(18) 46(23) |
14(7) 14(7) 16(8) 18(9) 18(9) 20(10) 22(11) 26(13) 18(14) 32(16) 36(18) 42(21) 50(25) |
34(17) 34(17) 34(17) 36(18) 36(18) 38(19) 40(20) 44(22) 48(24) 54(27) 62(31) 70(35) 80(40) |
5 5 5 5 5 5 6(5) 8(5) 9(5) 11(6) 14(7) 22(11) 30(15) |
16(8) 16(8) 16(8) 16(8) 16(8) 17(9) 18(9) 20(10) 22(11) 25(13) 30(15) 38(19) 54(27) |
18(9) 18(9) 18(9) 18(9) 20(10) 20(10) 22(11) 24(12) 26(13) 28(14) 32(16) 36(18) 44(22) |
12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 14(7) 14(7) 16(8) 20(10) 24(12) 30(15) |
4(2) 4(2) 5(2.5) 5(2.5) 6(3) 6(3) 6(3) 6(3) 7(3.5) 7(3.5) 7(3.5) 8(4) 8(4 |

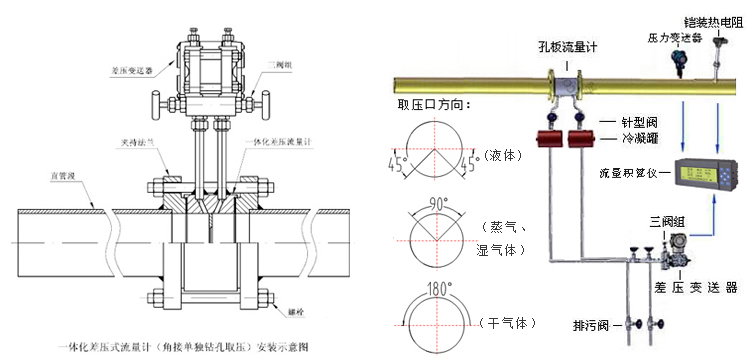

五、ZY-LG 孔板流量計安裝示意圖：
六、ZY-LG 孔板流量計選型表：
|
ZY-LG |
節流裝置 |
||||||||
|
類型 |
K |
孔板 |
|||||||
|
P |
噴嘴 |
||||||||
|
測量介質 |
Q |
氣體 |
|||||||
|
Z |
蒸汽 |
||||||||
|
Y |
液體 |
||||||||
|
測量元件形式 |
2 |
＜200℃ |
|||||||
|
H |
標準孔板(環室) |
||||||||
|
Y |
標準孔板(法蘭) |
||||||||
|
K |
標準孔板(鉆孔) |
||||||||
|
S |
雙重孔板 |
||||||||
|
Q |
圓缺孔板 |
||||||||
|
Z |
錐形入口孔板 |
||||||||
|
R |
1/4圓孔板 |
||||||||
|
P |
偏心孔板 |
||||||||
|
N |
整體(內藏)孔板 |
||||||||
|
X |
楔形孔板 |
||||||||
|
B |
標準噴嘴 |
||||||||
|
L |
長徑噴嘴 |
||||||||
|
儀表口徑 |
口口口（通徑：DN10～1600mm） |
||||||||
|
公稱壓力(MPa) |
1 |
PN1.0 |
|||||||
|
2 |
PN1.6 |
||||||||
|
3 |
PN2.5 |
||||||||
|
4 |
PN4.0 |
||||||||
|
5 |
PN6.3 |
||||||||
|
6 |
PN10 |
||||||||
|
7 |
PN16 |
||||||||
|
流體溫度 |
T1 |
80℃以下 |
|||||||
|
T2 |
250℃以下 |
||||||||
|
T3 |
550℃以下 |
||||||||
|
口徑 |
1 |
法蘭碳鋼，節流件304不銹鋼 |
|||||||
|
4 |
法蘭、節流件全304不銹鋼 |
||||||||
|
6 |
法蘭、節流件全316不銹鋼 |
||||||||
|
T |
其它材質（訂貨時說明） |
||||||||
|
安裝附件 |
0 |
帶可拆卸安裝球閥 |
|||||||
|
1 |
帶截止閥 |
||||||||
|
2 |
帶冷凝罐 |
||||||||
|
3 |
帶三閥組 |
||||||||
|
C |
差壓變送器 |
||||||||
|
X |
流量積算儀 |
||||||||
|
B |
溫壓補償帶溫度與壓力傳感器 |
||||||||
